Trong hầu hết các bài viết trước, chúng ta đều nhắc đến một bước quan trọng: đo đạc chính xác kích thước trước khi đặt gia công lưới tách vỏ. Đây là bài viết chuyên sâu hướng dẫn chi tiết cách đo kích thước lưới tách vỏ cà phê, giúp bạn tự tin chuẩn bị thông số ngay cả khi không có mẫu cũ hay bản vẽ kỹ thuật trong tay. Việc đo đúng ngay từ đầu sẽ giúp lưới mới — dù đặt qua trang sản phẩm lưới tách vỏ hạt cà phê hay gia công riêng theo yêu cầu — lắp vừa khít với máy mà không cần chỉnh sửa lại.

Vì sao đo kích thước lưới tách vỏ cà phê lại quan trọng?

Lưới tách vỏ là chi tiết được lắp khít vào khoang xát hình trụ, đòi hỏi độ chính xác cao về cả kích thước phẳng lẫn độ cong không gian. Chỉ cần sai lệch vài milimét ở chiều dài, chiều rộng hay bán kính cong cũng có thể khiến lưới không lắp vừa, gây khe hở làm lọt hạt chưa tách vỏ, hoặc ngược lại, ép lưới cong vênh ngay khi lắp đặt. Vì vậy, việc đo đạc cẩn thận trước khi đặt gia công không chỉ giúp tiết kiệm thời gian trao đổi với xưởng, mà còn đảm bảo lưới hoạt động hiệu quả ngay từ lần lắp đầu tiên.

Dụng cụ cần chuẩn bị trước khi đo

Để đo kích thước lưới tách vỏ cà phê một cách chính xác, bạn nên chuẩn bị các dụng cụ sau:

• Thước dây hoặc thước cuộn: dùng để đo chiều dài, chiều rộng tấm lưới hoặc khoang máy.
• Thước cặp (thước kẹp cơ khí): dùng để đo chính xác đường kính lỗ, độ dày tấm lưới và khoảng cách giữa các lỗ.
• Thước đo góc hoặc dưỡng đo bán kính (nếu có): hỗ trợ xác định độ cong của lưới chính xác hơn so với ước lượng bằng mắt.
• Điện thoại hoặc máy ảnh: để chụp lại toàn bộ tấm lưới cũ hoặc khoang máy từ nhiều góc độ, làm tư liệu gửi kèm cho xưởng gia công.
• Giấy bút hoặc file ghi chú: ghi lại đầy đủ các số đo ngay khi đo, tránh nhầm lẫn giữa các thông số khi tổng hợp lại sau.

Các thông số cần đo và cách đo cụ thể

1. Chiều dài và chiều rộng tổng thể của tấm lưới

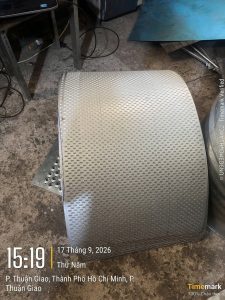

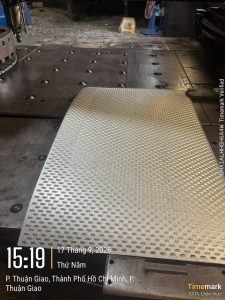

Nếu còn lưới cũ, trải phẳng tấm lưới (nếu có thể) và đo chiều dài, chiều rộng bằng thước dây. Trong trường hợp lưới đã cong cố định không thể trải phẳng, có thể đo dọc theo bề mặt cong bằng thước dây mềm để lấy số đo gần đúng, hoặc đo trực tiếp kích thước khoang lắp trên máy.

2. Độ cong (bán kính cong) của lưới

Đây là thông số dễ bị bỏ sót nhưng lại rất quan trọng. Có thể xác định bằng cách đo đường kính trong của buồng xát (nơi lưới được lắp vào) bằng thước dây vòng quanh, sau đó tính bán kính tương ứng. Nếu có dưỡng đo bán kính, áp trực tiếp vào bề mặt cong của lưới cũ để xác định chính xác hơn.

3. Kích thước và hình dạng lỗ đục

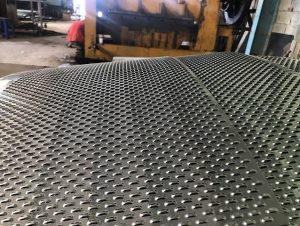

Dùng thước cặp đo đường kính lỗ (với lỗ tròn) hoặc đo cả chiều dài lẫn chiều rộng lỗ (với lỗ oval, lỗ dài). Nên đo tại nhiều vị trí khác nhau trên tấm lưới, vì với lưới đã mòn, kích thước lỗ ở các vị trí có thể không còn đồng đều như ban đầu — trong trường hợp này, nên ưu tiên đo ở khu vực ít bị mòn nhất để có số liệu gần với thiết kế gốc.

4. Khoảng cách giữa các lỗ (pitch)

Đo khoảng cách từ tâm lỗ này đến tâm lỗ liền kề (theo cả chiều ngang và chiều dọc nếu các hàng lỗ so le nhau) bằng thước cặp. Thông số này ảnh hưởng đến độ bền cơ học của lưới và cần được giữ đúng theo thiết kế ban đầu.

5. Độ dày tấm lưới

Dùng thước cặp kẹp trực tiếp vào mép tấm lưới (tại vị trí không có lỗ) để đo độ dày. Nên đo ở ít nhất 2–3 vị trí khác nhau để lấy số đo trung bình chính xác hơn, đặc biệt với lưới đã qua thời gian sử dụng dài.

6. Vị trí và kích thước lỗ bắt vít, mép lắp ghép

Đo khoảng cách giữa các lỗ bắt vít, đường kính lỗ vít và khoảng cách từ lỗ vít đến mép tấm lưới. Đây là thông số quan trọng để đảm bảo lưới mới có thể lắp đúng vị trí cố định trên khung máy mà không cần khoan chỉnh lại.

Các bước đo khi không còn lưới cũ để đối chiếu

Trong trường hợp lưới cũ đã mất hoặc hư hỏng quá nặng để đo chính xác, bạn có thể thực hiện theo trình tự sau:

1. Đo trực tiếp khoang lắp lưới trên máy (chiều dài, chiều rộng, đường kính trong).
2. Ghi lại vị trí, số lượng và khoảng cách các điểm bắt vít hoặc rãnh cố định trên khung máy.
3. Nếu máy còn tem, nhãn model hoặc tài liệu kỹ thuật, ghi lại đầy đủ để cung cấp thêm cho xưởng gia công.
4. Chụp ảnh cận cảnh khoang máy từ nhiều góc độ, kèm theo một vật có kích thước chuẩn (như thước hoặc đồng xu) đặt cạnh để làm mốc tham chiếu tỷ lệ trong ảnh.
5. Ghi chú lại loại cà phê đang xử lý (tươi hay thóc, Robusta hay Arabica) để hỗ trợ xưởng tư vấn thêm về kích thước lỗ phù hợp nếu cần thiết kế mới hoàn toàn.

Những sai sót thường gặp khi tự đo kích thước lưới

• Chỉ đo một vị trí duy nhất: với lưới đã qua sử dụng, kích thước có thể không đồng đều ở các vị trí khác nhau do mòn hoặc biến dạng cục bộ, dẫn đến số đo không đại diện chính xác cho toàn bộ tấm lưới.
• Bỏ qua độ cong của lưới: nhiều người chỉ đo chiều dài, chiều rộng mà quên đo bán kính cong, khiến lưới mới dù đúng kích thước phẳng nhưng vẫn không ôm khít vào khoang máy hình trụ.
• Nhầm lẫn đơn vị đo: cần thống nhất đơn vị (mm, cm) khi ghi chú và trao đổi với xưởng gia công để tránh sai lệch lớn do nhầm đơn vị.
• Không ghi chú kèm hình ảnh: số đo bằng con số đôi khi khó hình dung đầy đủ nếu không có hình ảnh minh họa kèm theo, đặc biệt với các chi tiết như vị trí lỗ bắt vít hay hình dạng lỗ đục đặc thù.

Sau khi đo xong, cần làm gì tiếp theo?

Sau khi đã có đầy đủ số đo, bạn có thể lựa chọn một trong hai hướng: nếu máy của bạn sử dụng quy cách phổ biến, có thể tham khảo và đặt trực tiếp tại trang sản phẩm lưới tách vỏ hạt cà phê để xem các quy cách có sẵn phù hợp với số đo của bạn; nếu máy có đặc thù riêng hoặc số đo không khớp với quy cách tiêu chuẩn, nên gửi toàn bộ thông số cùng hình ảnh đã chuẩn bị cho xưởng để được tư vấn gia công theo đúng yêu cầu riêng.

Kết luận

Đo đúng kích thước lưới tách vỏ cà phê trước khi đặt gia công là bước nền tảng quyết định lưới mới có lắp vừa khít và hoạt động hiệu quả hay không. Việc chuẩn bị đầy đủ dụng cụ, đo cẩn thận từng thông số — từ kích thước tổng thể, độ cong, kích thước lỗ cho đến vị trí bắt vít — sẽ giúp bạn tự tin hơn khi làm việc với xưởng gia công, dù là chọn quy cách có sẵn hay đặt riêng theo yêu cầu.

Nếu bạn đã có đầy đủ số đo và muốn biết thêm về chi phí, có thể tham khảo bài Báo giá lưới tách vỏ hạt cà phê gia công theo mẫu, hoặc quay lại bài tổng quan Lưới tách vỏ hạt cà phê là gì? Cấu tạo, công dụng và cách chọn để nắm lại kiến thức nền tảng.

Gửi bản vẽ, kích thước hoặc hình ảnh mẫu để được tư vấn và báo giá gia công.
