Sản xuất tấm CNC treo gạch men – Quy trình từ bản vẽ đến thành phẩm

Từ ngoài nhìn vào, một tấm CNC chỉ là tấm kim loại có lỗ. Nhưng để hàng trăm lỗ nằm đúng vị trí, đúng kích thước, đúng độ thẳng hàng, tấm kim loại phải đi qua cả một chuỗi công đoạn nối tiếp nhau. Bài viết này mô tả quy trình sản xuất ở cấp độ kỹ thuật, từ lúc nhận bản vẽ đến khi tấm được đóng gói giao đi.

Lưu ý: đây là mô tả quy trình chung của ngành gia công tấm CNC. Công nghệ, thiết bị và thông số cụ thể có thể khác nhau tùy từng xưởng, và bài viết không nêu năng lực máy móc hay công suất của bất kỳ đơn vị nào.

Tổng quan 8 công đoạn sản xuất

Chi tiết từng công đoạn

Công đoạn 1: Tiếp nhận và kiểm tra bản vẽ

Mọi thứ bắt đầu từ bản vẽ. Đội kỹ thuật kiểm tra kích thước tổng thể, vị trí và đường kính lỗ, độ dày vật liệu, đồng thời rà soát khoảng cách giữa các lỗ có đủ để tấm giữ được độ bền cơ học hay không. Nếu phát hiện điểm chưa hợp lý, xưởng trao đổi lại với khách trước khi sản xuất. Phần này được phân tích kỹ hơn tại bài Tấm kim loại CNC treo gạch men – Gia công theo bản vẽ.

Công đoạn 2: Lập chương trình CNC

Bản vẽ đã duyệt được chuyển thành chương trình điều khiển, quy định đường đi của đầu gia công qua từng vị trí lỗ. Đây là khâu quyết định độ chính xác lặp lại: một sai sót trong chương trình sẽ nhân lên thành sai sót trên toàn bộ các tấm trong lô.

Công đoạn 3: Chuẩn bị vật liệu

Tấm vật liệu được kiểm tra độ dày, độ phẳng và tình trạng bề mặt trước khi đưa vào gia công, rồi cắt thành phôi theo kích thước cần thiết. Vật liệu không đồng đều hoặc cong vênh sẽ ảnh hưởng trực tiếp đến độ chính xác của hệ lỗ. Đặc điểm của từng loại vật liệu có thể xem tại các bài tấm thép CNC và tấm inox CNC.

Công đoạn 4: Gia công hệ lỗ

Máy thực hiện đục hoặc cắt lỗ theo chương trình. Tùy công nghệ mà xưởng sử dụng, phương pháp có thể là đột dập CNC hoặc cắt bằng tia năng lượng cao. Mỗi phương pháp có đặc điểm riêng về tốc độ, chất lượng cạnh lỗ và độ dày vật liệu phù hợp, nên khách hàng nên hỏi rõ xưởng đang dùng công nghệ nào cho đơn hàng của mình.

Công đoạn 5: Xử lý cạnh và ba via

Sau khi gia công, cạnh lỗ và cạnh tấm có thể còn ba via sắc. Công đoạn này làm sạch, mài nhẵn để tấm an toàn khi thao tác và móc treo lắp vào lỗ trơn tru, không gây trầy xước gạch. Xem thêm về cách móc tiếp xúc với lỗ tại bài Tấm CNC treo gạch men có móc.

Công đoạn 6: Tạo hình và ghép khung

Với thiết kế có gấp mép, uốn cong hoặc ghép với thanh đục lỗ, khung đỡ, tấm được tạo hình và hàn ghép ở bước này. Nguyên lý phối hợp giữa các bộ phận được trình bày tại bài Tấm CNC kết hợp thanh đục lỗ treo gạch men.

Công đoạn 7: Xử lý bề mặt

Tùy yêu cầu, tấm được mạ kẽm, sơn tĩnh điện hoặc hoàn thiện theo phương án khác để chống gỉ và đạt thẩm mỹ mong muốn. Chi tiết các phương pháp mạ có thể xem tại bài Tấm mạ kẽm CNC treo gạch men.

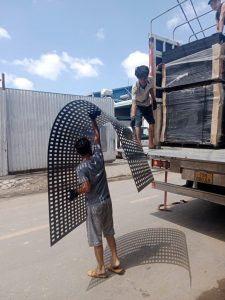

Công đoạn 8: Kiểm tra và đóng gói

Thành phẩm được đối chiếu với bản vẽ về kích thước tổng thể, vị trí lỗ và chất lượng bề mặt. Sau đó tấm được đóng gói có vật liệu bảo vệ để tránh trầy xước, cong vênh trong quá trình vận chuyển.

Lỗi thường gặp và cách phòng tránh

Nếu bạn muốn hiểu quy trình ở phía khách hàng, gồm chốt thông số, duyệt mẫu và nhận hàng theo đợt, hãy xem bài Gia công tấm CNC treo gạch men theo yêu cầu – Nhận số lượng lớn. Còn nếu đang cân nhắc đơn vị thực hiện, bài Xưởng gia công tấm CNC treo gạch men cung cấp bộ tiêu chí để đối chiếu.
